當前位置: 首頁 > 新聞資訊 > 行業資訊 > 海康面陣、線陣、讀碼器及3D相機接線說明

??得骊?、線陣、讀碼器及3D相機接線說明

為幫助用戶快速了解和配置??迪盗性O備的接線方式,本文將針對??礛V-CA050-20GM 500萬像素網口面陣相機

海康MV-CA050-20GM 500萬像素網口面陣相機

一、??得骊囅鄼C接線說明

??得骊囅鄼C使用6-pin P7接口,其功能設計包括電源輸入、光耦隔離信號輸入輸出,以及GPIO通用接口。

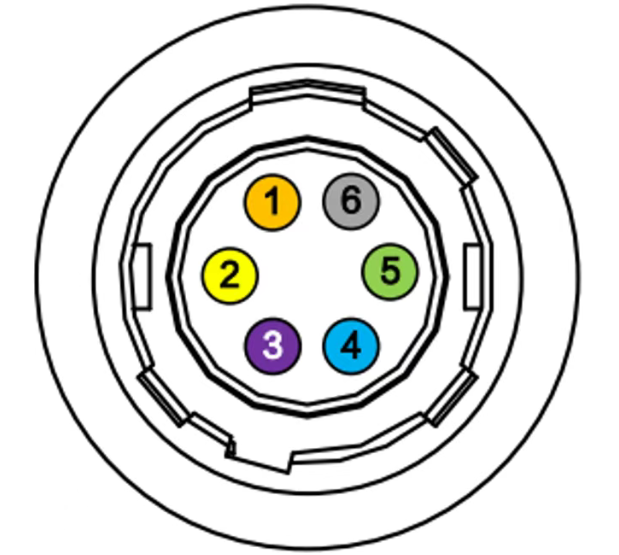

6-pin P7 接口

1. 接口引腳定義

引腳
線芯顏色
信號
I/O信號源
說明
1
DC_PWR
--
相機電源
2
OPTO_IN
Line 0+
光耦隔離輸入
3
GPIO
Line 2+
可配置輸入或輸出
4
OPTO_OUT
Line 1+
光耦隔離輸出
5
OPTO_GND
Line 0-/1-
光耦隔離信號地
6
GND
Line 2-
相機電源地

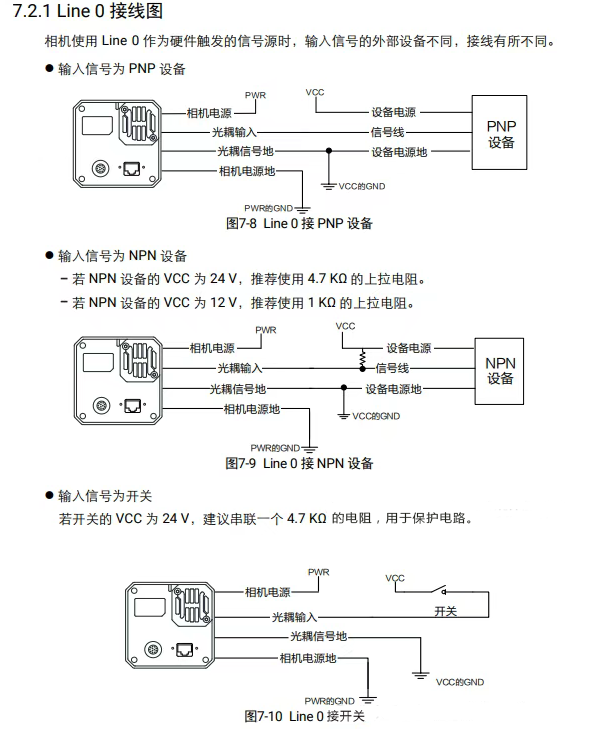

2. 接線說明

  • PNP輸入設備接線:輸入信號為PNP設備時,VCC需接24V,并通過4.7kΩ上拉電阻穩定信號。
  • NPN輸入設備接線:NPN設備VCC為12V時,推薦使用1kΩ上拉電阻。
  • 開關信號輸入接線:輸入信號接開關時,建議串聯4.7kΩ電阻保護電路。



二、海康線陣相機接線說明

海康線陣相機采用12-pin P10接口,支持多路差分輸入輸出信號。

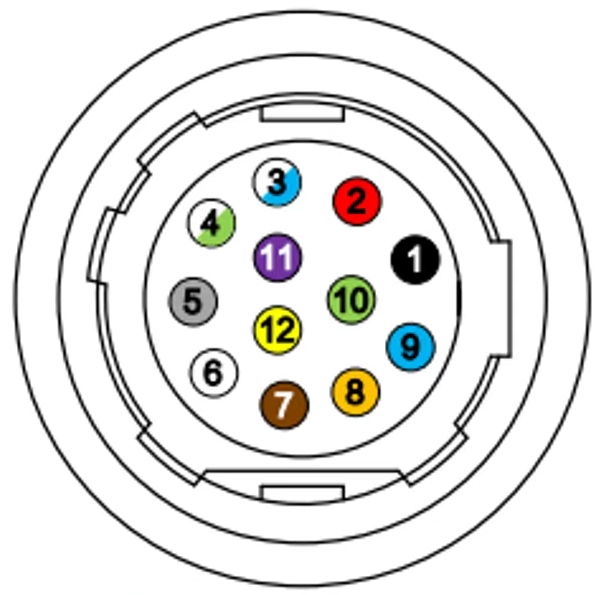

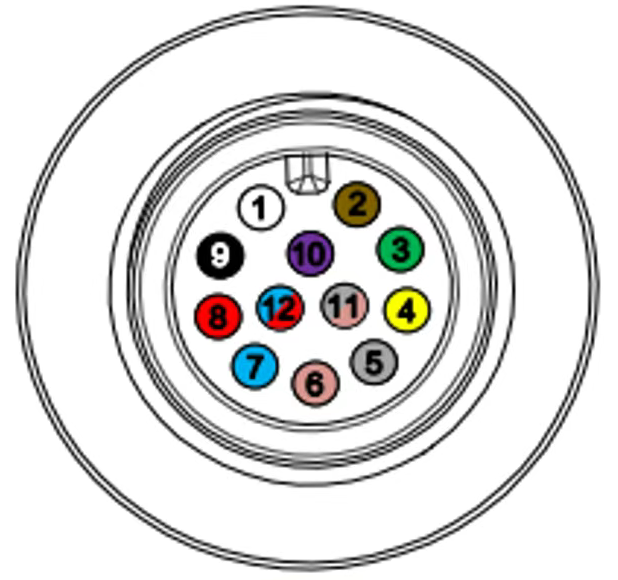

12-pin 接口

1. 接口引腳定義

引腳
線芯顏色
信號
I/O信號源
說明
1
GND
--
電源地
2
DC_PWR
--
直流電源正
3
白/藍
LINE0_P
Line 0+
差分輸入輸出IO 0 正
4
白/橙
LINE0_N
Line 0-
差分輸入輸出IO 0 負
5
GND
--
電源地
6
白/綠
LINE3_P
Line 3+
差分輸入輸出IO 3 正
7
LINE3_N
Line 3-
差分輸入輸出IO 3 負
8
LINE4_P
Line 4+
差分輸入輸出IO 4 正
9
LINE4_N
Line 4-
差分輸入輸出IO 4 負
10
LINE1_P
Line 1+
差分輸入輸出IO 1 正
11
LINE1_N
Line 1-
差分輸入輸出IO 1 負
12
LINE4_N
Line 4-
差分輸入輸出IO 4 負

2. 接線說明

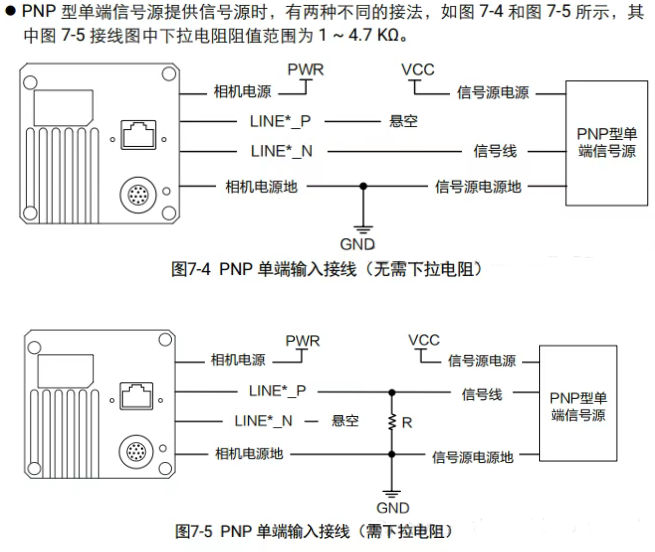

  • PNP輸入設備:信號正極接VCC,通過4.7kΩ電阻連接。

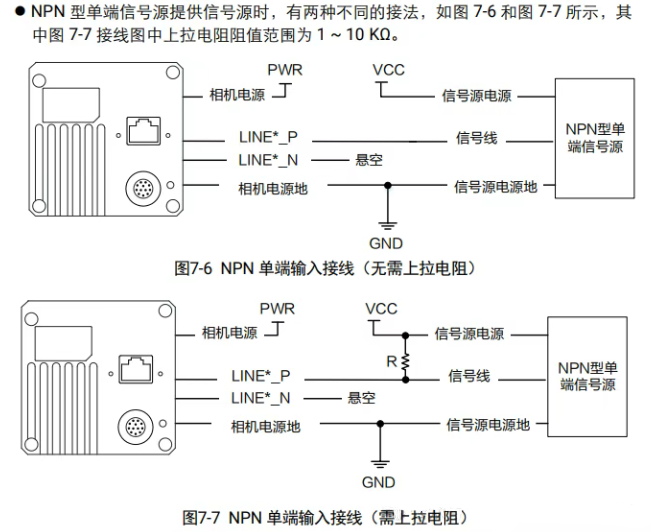

  • NPN輸入設備:推薦1~10kΩ上拉電阻以穩定信號。

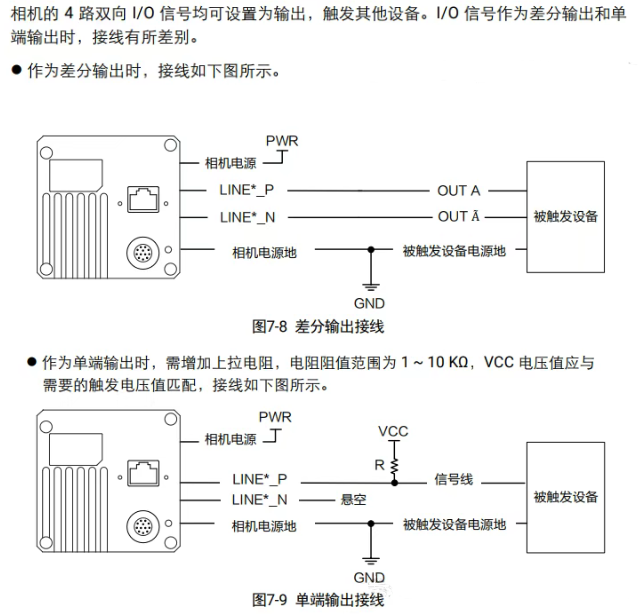

  • 差分輸出設備:差分信號正負端分別接外部設備對應正負端。


三、??底x碼器接線說明

??底x碼器使用12-pin M12接口,提供光耦隔離輸入輸出及串口通信功能。

??礗D5000系列全功能型固定式工業讀碼器

??礗D5000系列全功能型固定式工業讀碼器

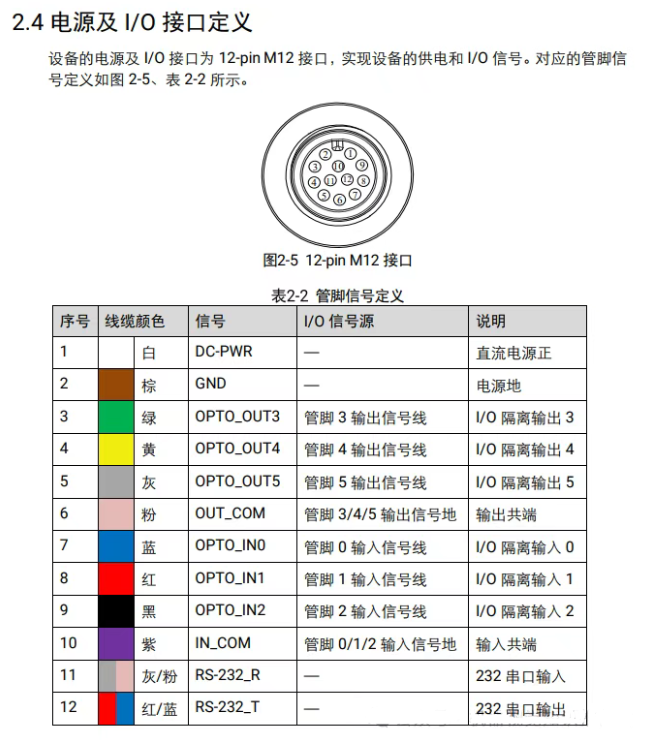

1. 接口引腳定義

引腳
線芯顏色
信號
I/O信號源
說明
1
DC_PWR
--
直流電源正
2
GND
--
電源地
3
OPTO_OUT3
I/O隔離輸出3
輸出信號3
4
OPTO_OUT4
I/O隔離輸出4
輸出信號4
5
OPTO_OUT5
I/O隔離輸出5
輸出信號5
6
OUT_COM
輸出信號公共地
輸出共端
7
OPTO_IN0
I/O隔離輸入0
輸入信號0
8
OPTO_IN1
I/O隔離輸入1
輸入信號1
9
OPTO_IN2
I/O隔離輸入2
輸入信號2
10
IN_COM
輸入信號公共地
輸入共端
11
灰/粉
RS-232_R
--
232串口輸入
12
紅/藍
RS-232_T
--
232串口輸出

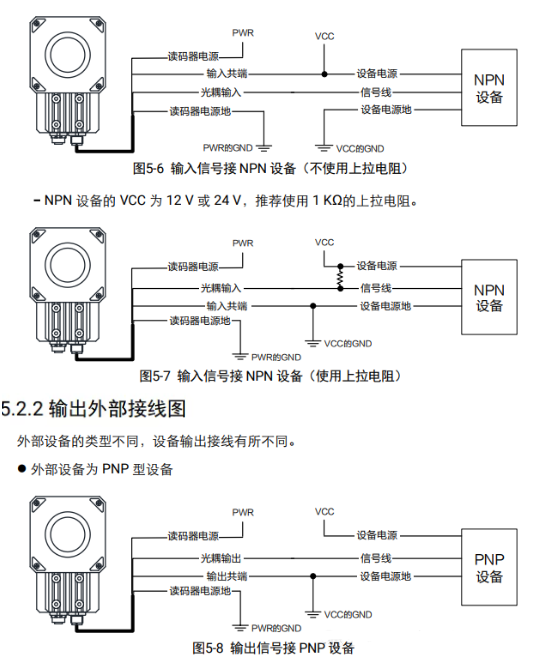

2. 接線說明

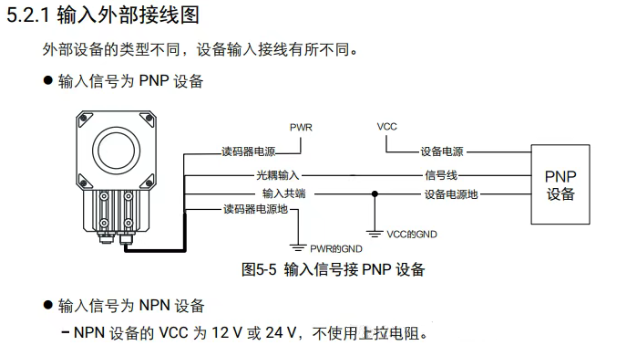

  • PNP輸入設備:信號線與VCC接入。


  • NPN輸入設備:12V或24V時,建議串聯1kΩ電阻穩定信號。

  • 光耦隔離輸出:通過OUT_COM公共端連接信號設備輸入端。


四、???D相機接線說明

???D相機采用12-pin M12接口,支持差分信號輸入輸出及RS-232串口通信。


電源及I/O接口

1. 接口引腳定義

引腳
線芯顏色
信號
I/O信號源
說明
1
POWER_IN
--
直流電源正
2
GND
--
電源地
3
IO_OUT1_P
Line 1+
差分輸出IO 1正
4
IO_OUT1_N
Line 1-
差分輸出IO 1負
5
IO_IN0_N
Line 0-
差分輸入IO 0負
6
IO_IN0_P
Line 0+
差分輸入IO 0正
7
IO_IN3_P
Line 3+
差分輸入IO 3正
8
IO_IN3_N
Line 3-
差分輸入IO 3負
9
IO_IN6_N
Line 6-
差分輸入IO 6負
10
IO_IN6_P
Line 6+
差分輸入IO 6正
11
灰/粉
232_RXD
--
232串口輸入
12
紅/藍
232_TXD
--
232串口輸出

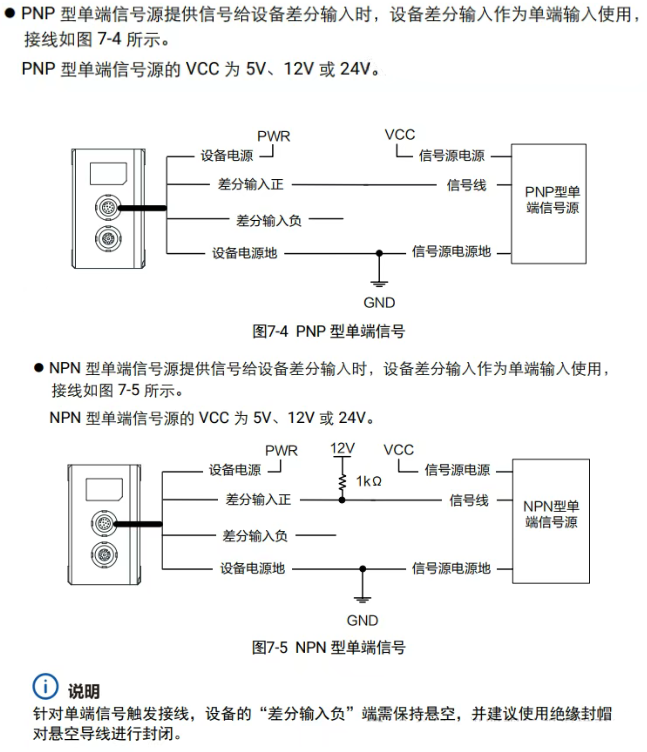

2. 接線說明

  • PNP單端信號:信號正極接差分正端,負端懸空絕緣。

  • NPN單端信號:串聯1kΩ電阻連接差分正端,負端懸空。


??迪盗邢鄼C和讀碼器的接線方式靈活,涵蓋多種信號輸入輸出需求。用戶在接線過程中需特別注意以下幾點:

  1. 根據設備類型選擇適配的輸入輸出模式(PNP或NPN)。
  2. 使用推薦的電阻值保護電路,確保信號穩定。
  3. 正確連接電源和地線,避免損壞設備。

以上信息為??翟O備的接線配置提供了全面參考,助力用戶高效完成設備連接與調試。
